【漏水調査】神社の敷地内にて埋設給水管の漏水調査。
今まで1ヵ月の水道料金が2～3万円であったのが、
少し前から1ヵ月間で7万円近く請求金額が上がったので調査してほしいとの依頼。
現地に伺い、水道を使っていない状態で水道メーターが回っているのを確認。
漏水量を計算すると1分間で約3ℓ漏水。
①まず敷地内にある井戸水以外の水が出る全ての箇所の場所と数を把握し、
その全ての蛇口を音聴調査。
②外部にある来客用トイレの系統のバルブを閉めても水道メーターが回りっぱなしのため、
外部のトイレ系統での漏水は無しと判明。
③母屋の裏にあるバルブを閉めると、水道メーターの回りが止まったため、
漏水エリアが分かる。
④再度、母屋の内外を路面音聴調査し、漏水が近い場所が判明。
⑤漏水箇所の特定のため系統バルブと配管2箇所にロガーを設置し相関式漏水調査を行うと、
見事に漏水波形のデータが取れ、漏水箇所を特定。
⑥お客様の意向でそのまま掘削作業を行い、修繕までを行い調査と修繕まで完了。

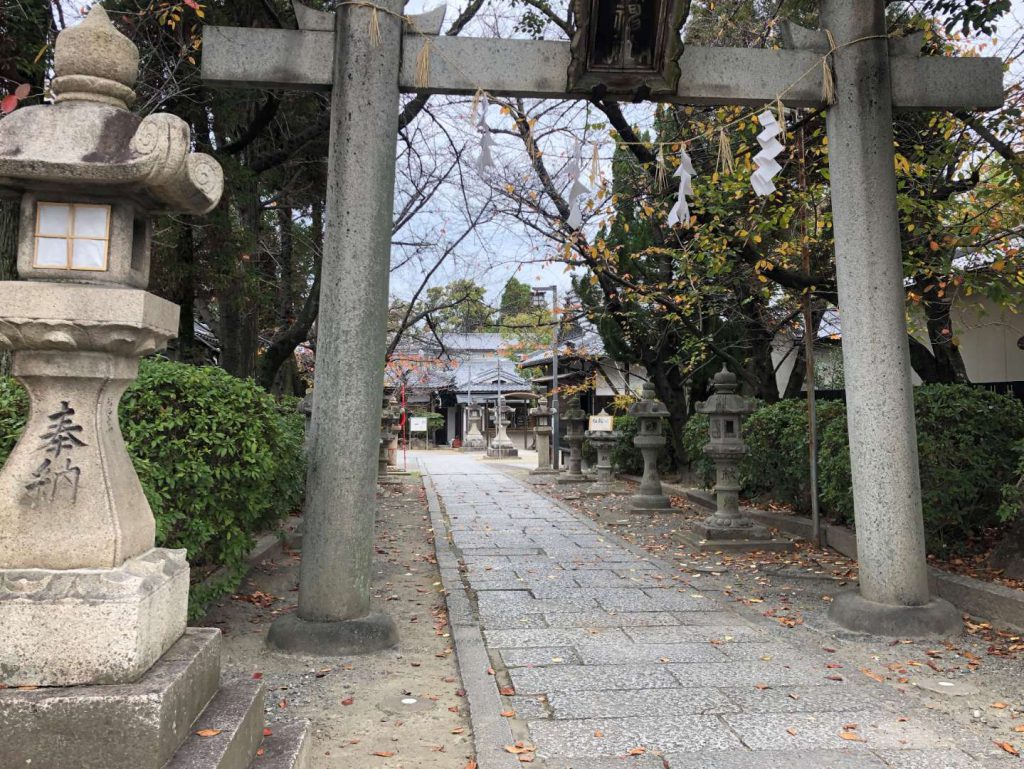

現地は敷地面積が広く、埋設給水管の距離がかなり長かったことと、
カランの設置数も多く、ルートや系統の把握に半日くらいを要しました。
路面を音聴していても路面の状況や材質が入り乱れており、
音の反響がさまざまで音聴調査で、漏水場所が近いところまでを追い、
最終的に相関式漏水調査にて漏水の波形がきっちり出たのでピンポイントで特定できました。

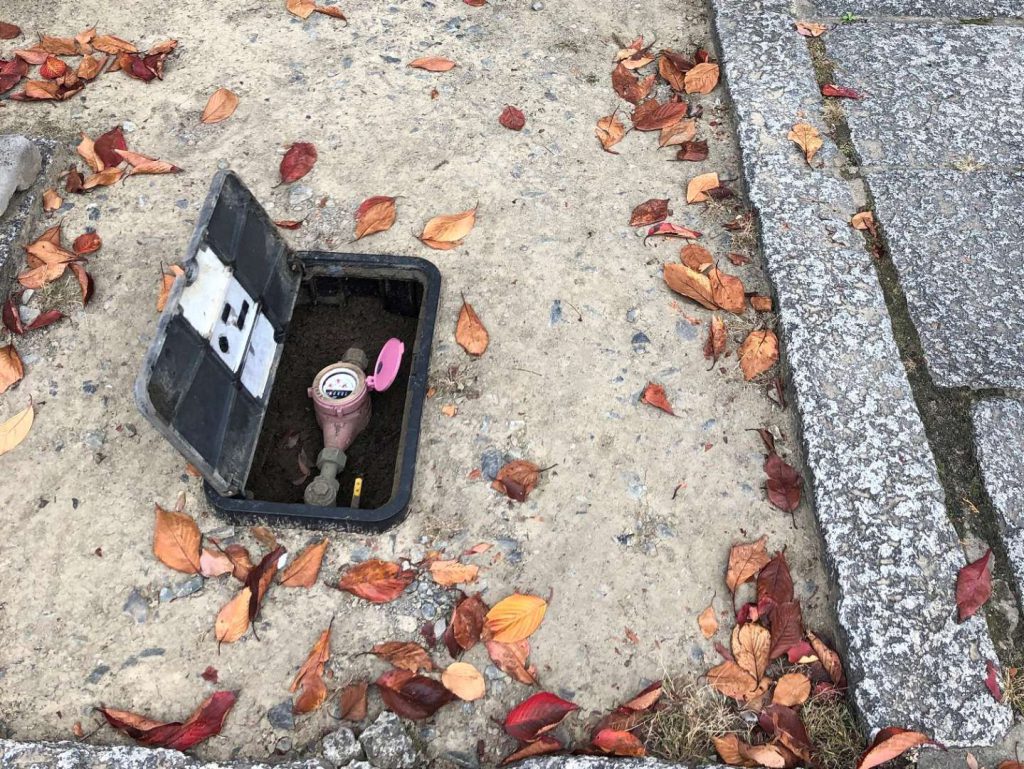

水道メーターから神社の母屋の裏までの距離だけで約45～50ｍ。
気合が入ります！
敷地内の水道を使用していない状態で1分間に約3ℓの漏水が起こっていました。

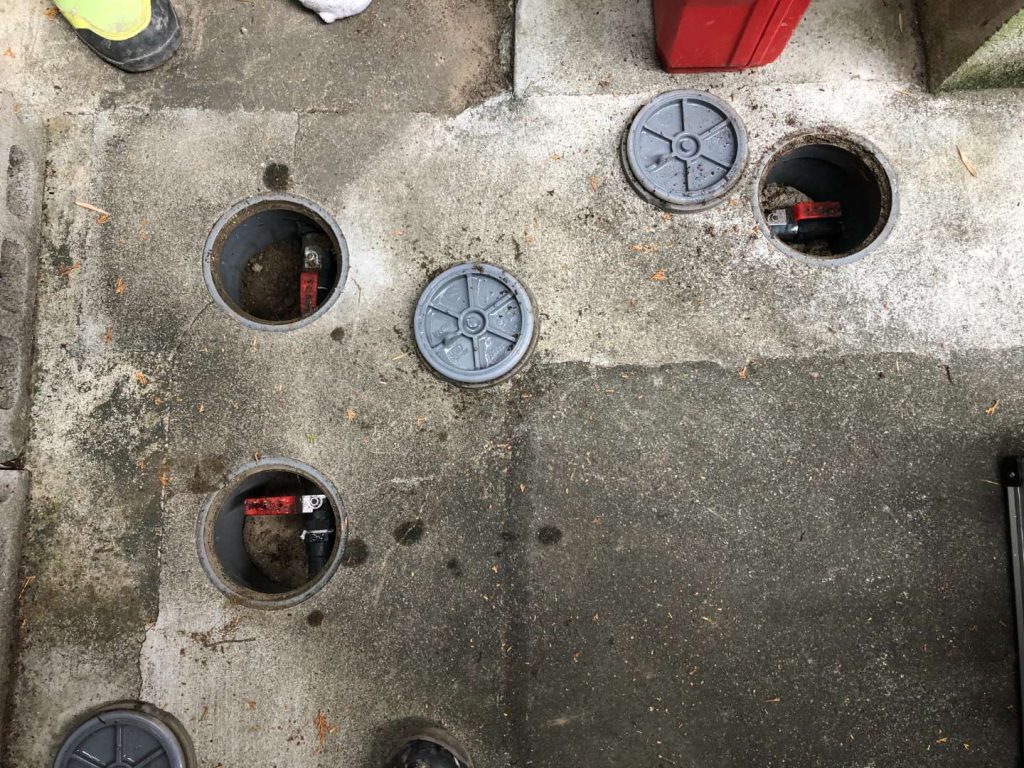

各系統を追っていく中で、住居建物より北側のエリアで漏水していることが分かり、なお且つ建物裏で系統バルブを発見！
各バルブを開け閉めしながら水道メーターも同時に確認し、
漏水している系統が発覚！

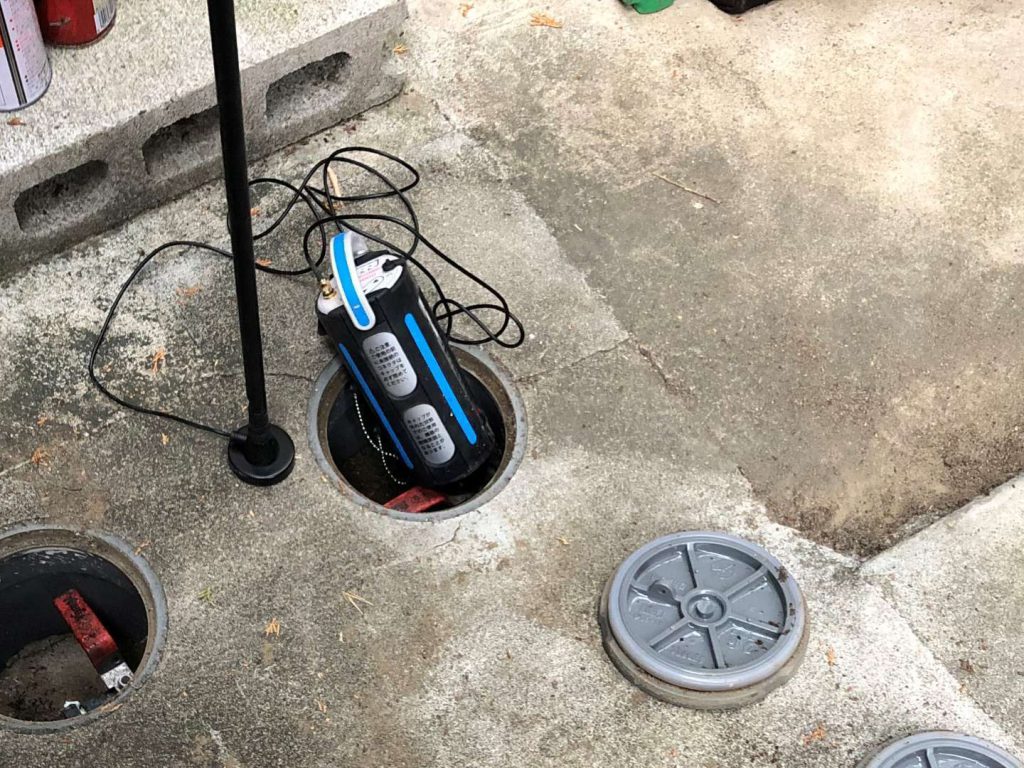

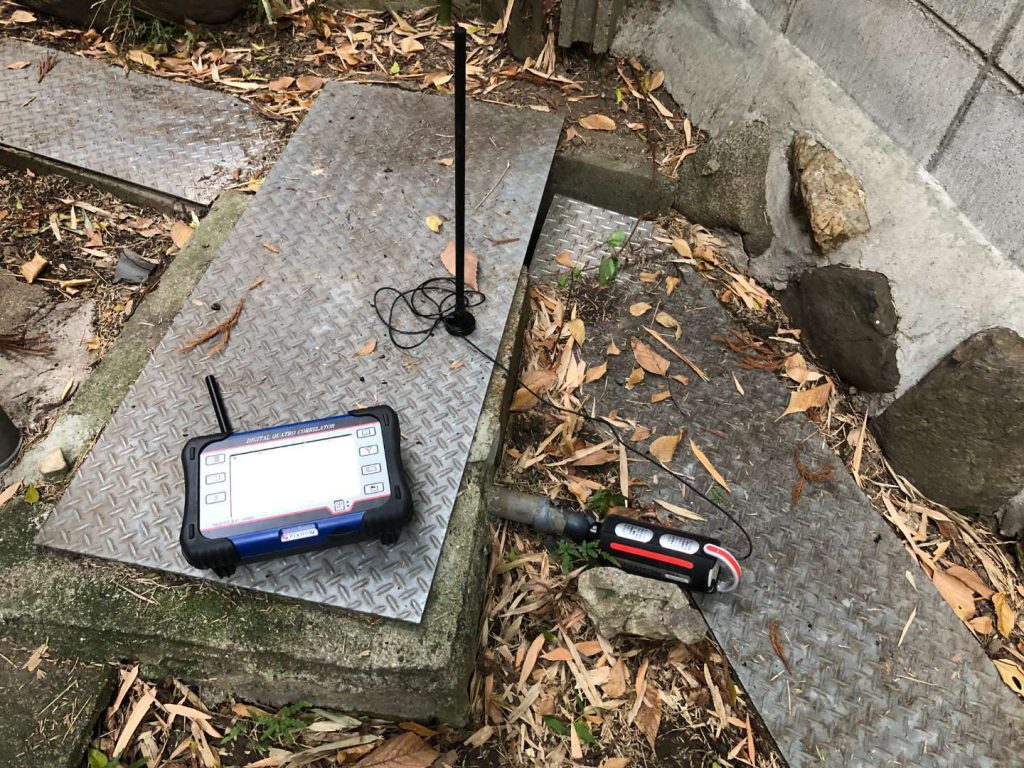

まず、系統バルブに1つ目のロガーを設置。
そして音聴調査で一番音が大きかった場所付近の露出配管に2つ目のロガーを設置。

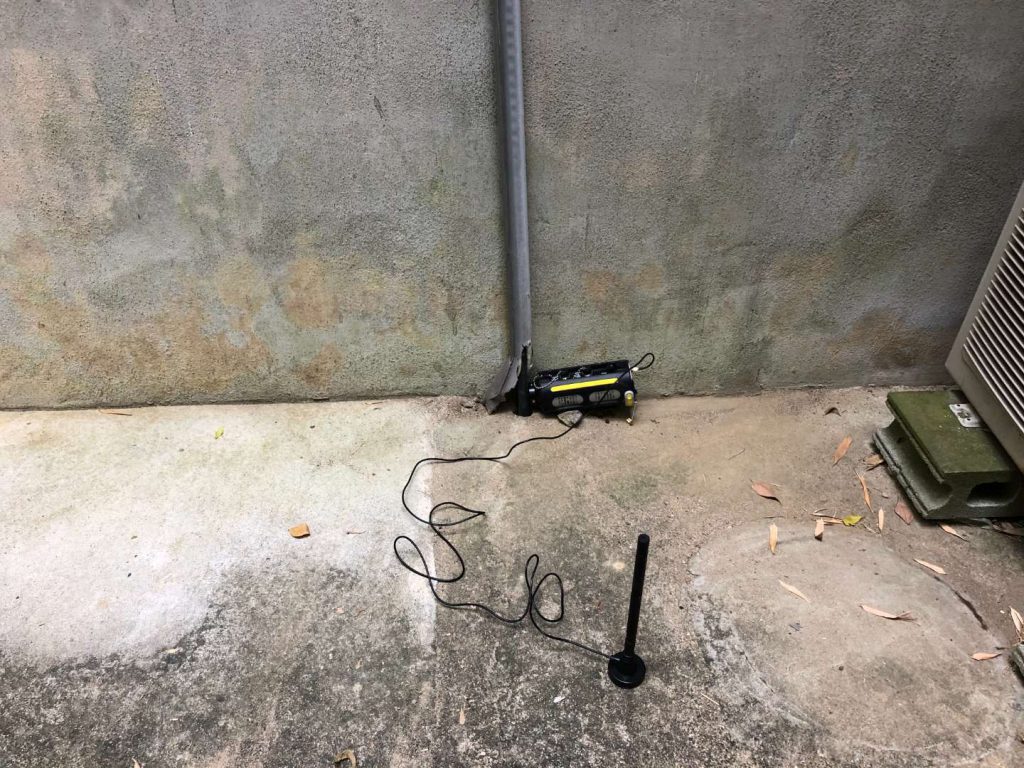

最後に漏水している系統の末端に行く配管に3つ目のロガーを設置。
1.2.3とロガーを設置し、各間の配管の漏水音のデータを取ると、

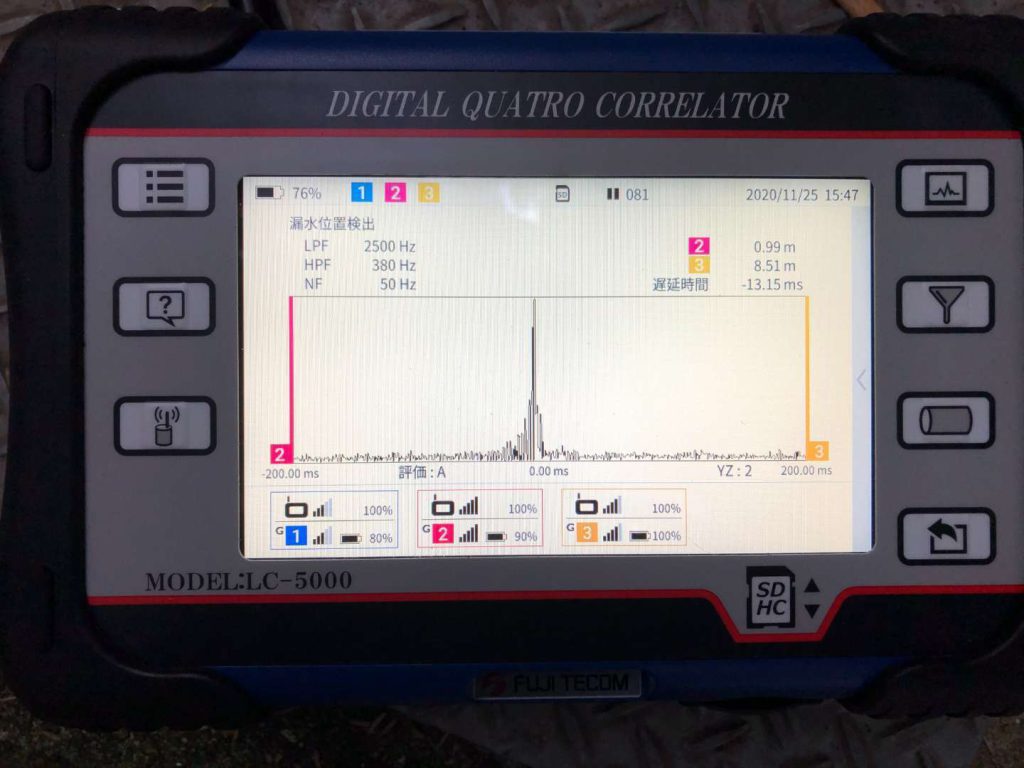

見事に２つ目と３つ目のロガーの間で漏水ポイントのデータがしっかり出ました。
数字上で2つ目のロガーから3つ目のロガーに向かい0.99ｍ、つまり約1ｍのところで漏水していることが分かりました。

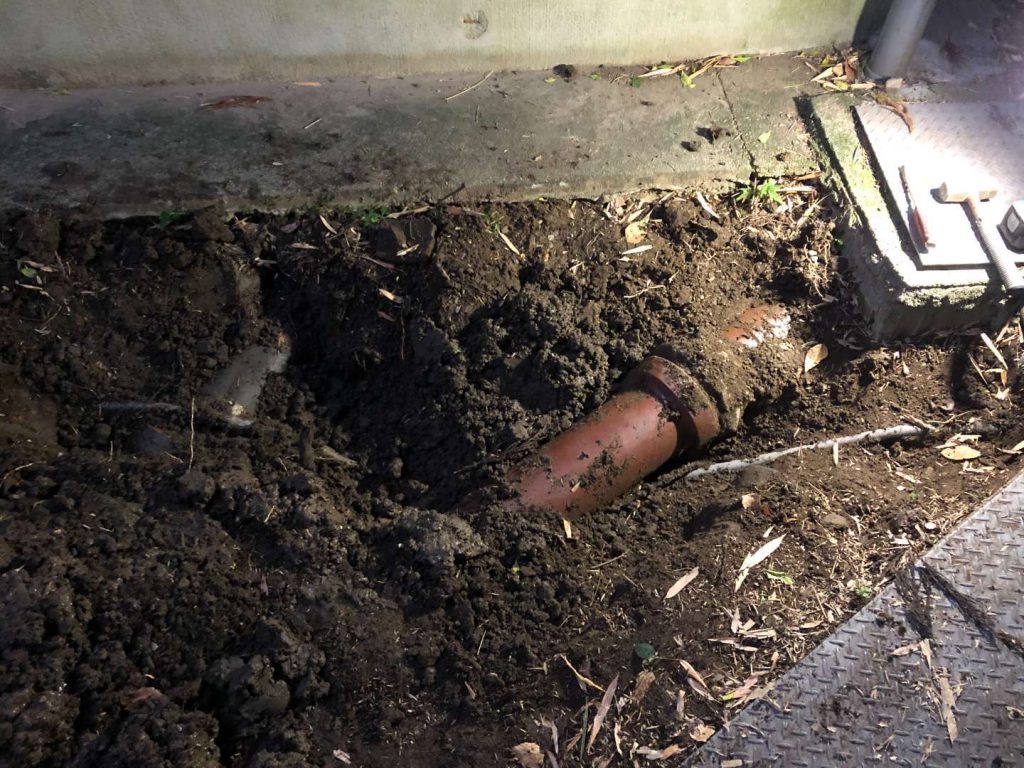

データ通りの場所を掘削していきます。

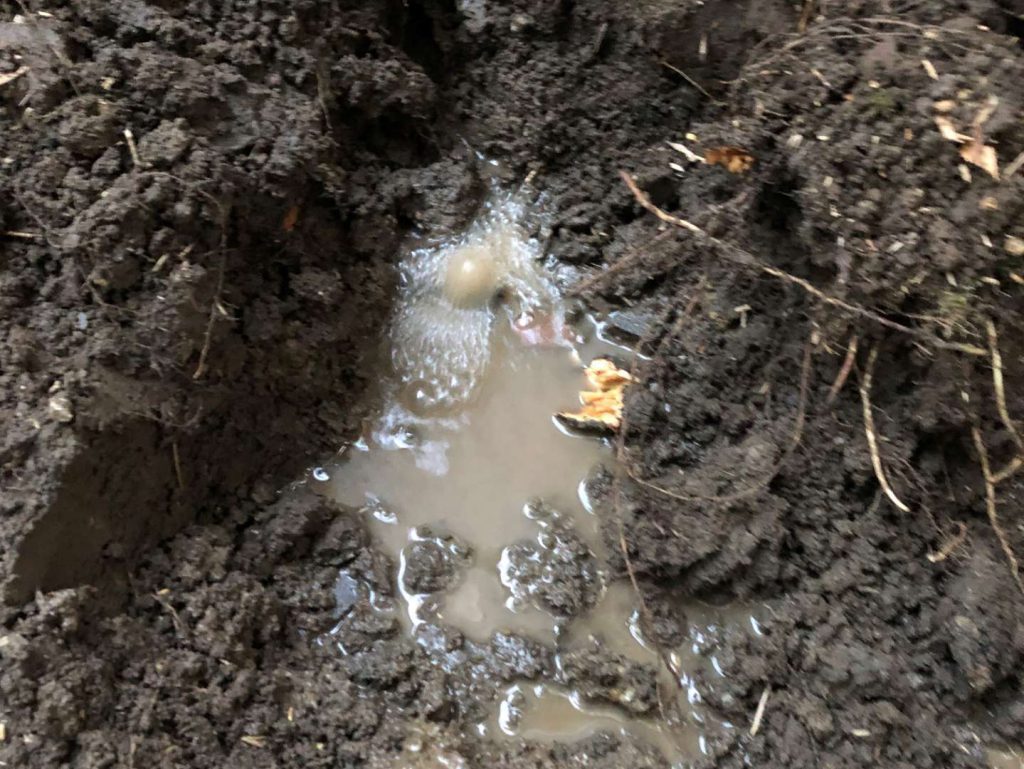

更に掘り進めていくと、地面から約40cmほどのところで水が湧いて出てきました！

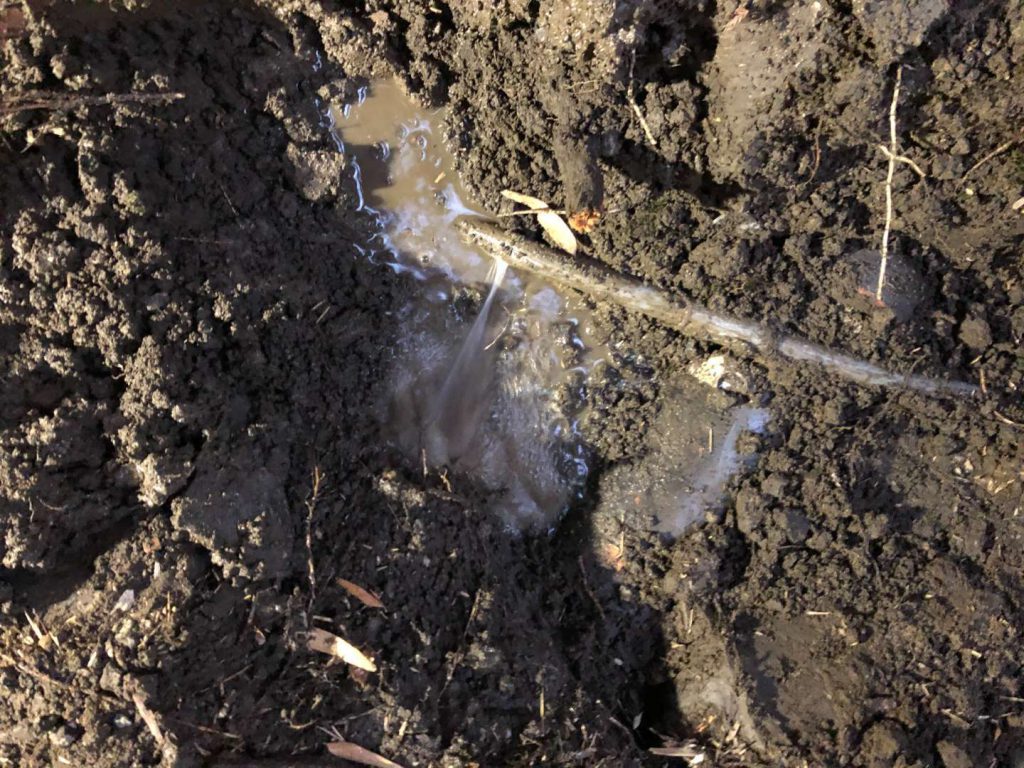

更に掘っていき、配管が見えると、水が噴き出ている箇所が特定できました。

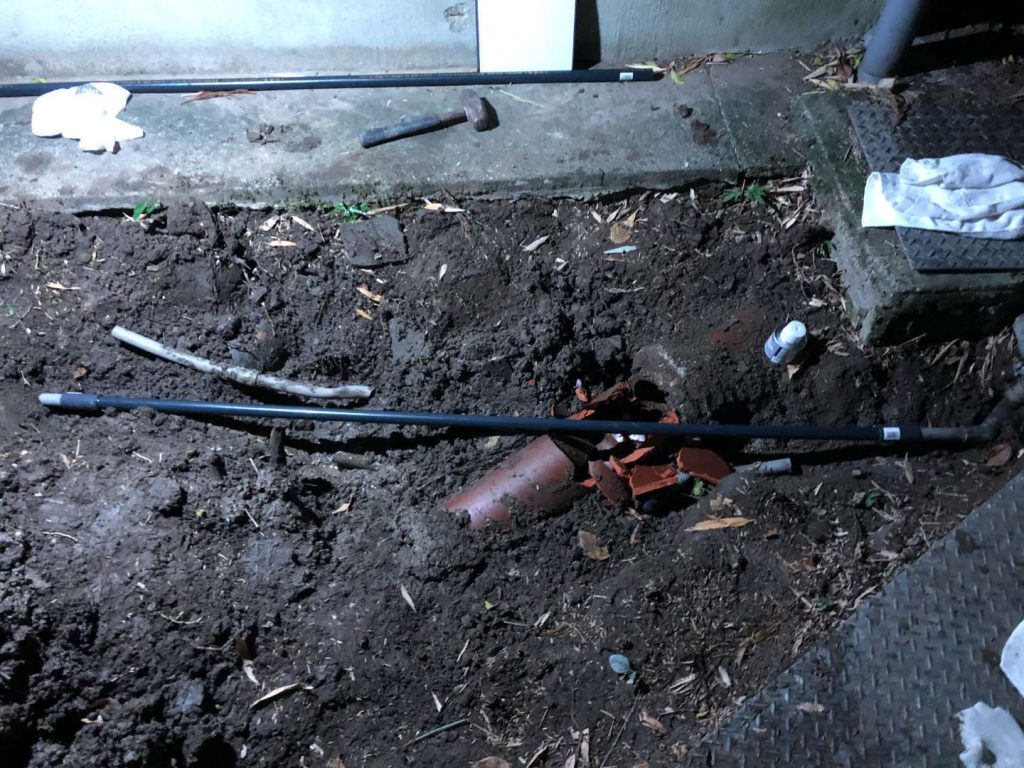

漏水箇所より手前の配管での漏水の可能性も考え、
一度配管にキャップをし、漏水箇所よりも手前の配管に漏れが無いかを、
水道メーターが回っていないかで判断し確認。
間違いなくメーターが回らず漏水が止まっていることを確認してから、
漏水箇所を含む配管をやり替え、修繕完了！
修繕作業中の閉栓していた系統バルブを開け通水し、
修繕箇所の漏れがないことを確認し、

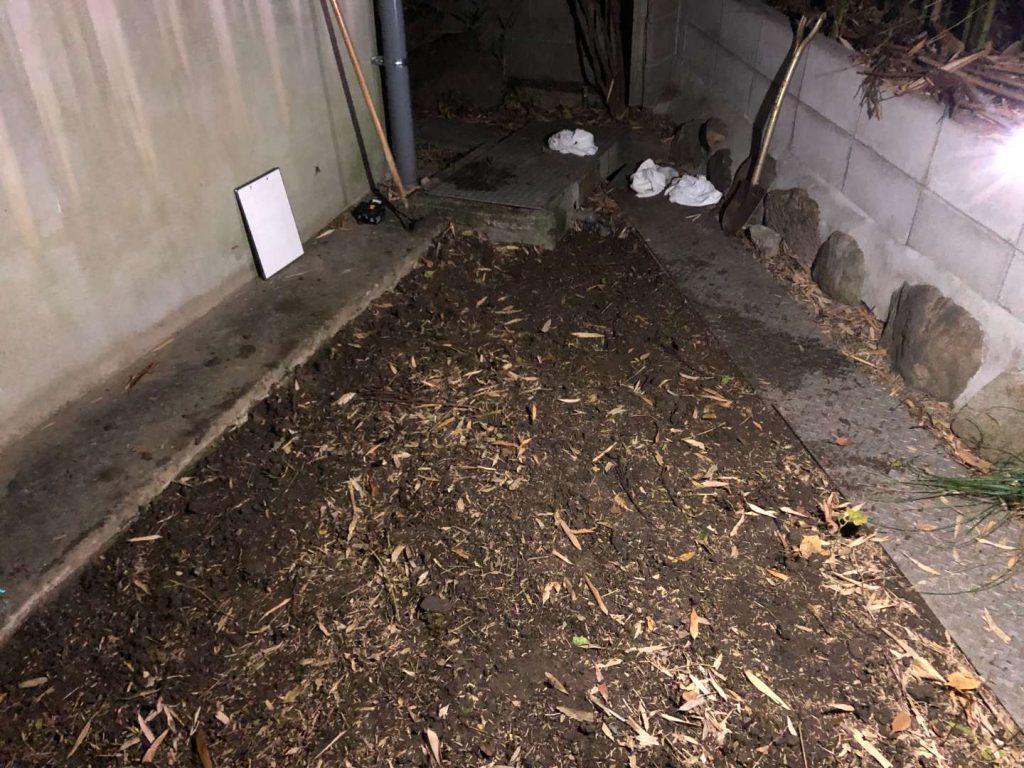

埋戻し作業を行い、調査から修繕まで全て完了！
施工概要
施工場所：大阪府高槻市
